PEM-5012型45度傾斜磁場電磁鐵

1、PEM-5012磁場電磁鐵是一種可調的磁場源，用于科研單位，高等院校及工廠做物質磁效應實驗、測試等，是一種用途非常廣泛的磁場發生器裝置。它可用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等等。

2、PEM-5012型45度傾斜磁場電磁鐵工作原理

PEM-5012磁場電磁鐵是由勵磁線包、軛鐵、鐵芯（極柱）、極頭等組成的閉合磁路，勵磁線圈/包加上一定大小的電流、就產生一定大小的磁場，外部勵磁線圈的磁場對鐵芯（極柱）進行磁化作用，其內部的排列不規則的鐵磁性金屬原子重新規則排列，共同指向一個方向，增加了磁通（磁放大），由于鐵芯、軛鐵的磁路作用、在氣隙間就產生很大的磁通量，當控制電源電流變化時，極頭間氣隙中形成可控的磁感應磁場。

3、PEM-5012磁場電磁鐵特點：

磁場氣隙單向可調，雙軛臥式結構，磁場方向水平平行；橫向臥式座放，傾斜45度角，具有很寬闊的操作空間，便于取放樣品和與其他設備的組合架構，而且美觀合理。是磁性研究最為常見的磁場發生器裝置之一，適用于霍爾效應研究，磁電阻效應研究、磁滯伸縮研究、轉矩磁強計、力法磁強計、振動樣品磁強計、磁化率測量裝置、磁性材料測量等。

4、主要技術指標

極面直徑：φ80mm

磁場方向：水平方向

結構樣式：水平臥式、傾斜45度

工作氣隙：0～50mm 、 連續可調

冷卻方式：水冷

磁場強度：

工作氣隙10mm時，H≥2.6T

工作氣隙20mm時，H≥2.2T

工作氣隙30mm時，H≥1.8T

工作氣隙40mm時，H≥1.5T

工作氣隙50mm時，H≥1.3T

工作電流：0-40A

外形尺寸：1000（L）*800(W)*1020(H)

重量：800kg

水冷系統工作，電磁鐵能長時間工作。

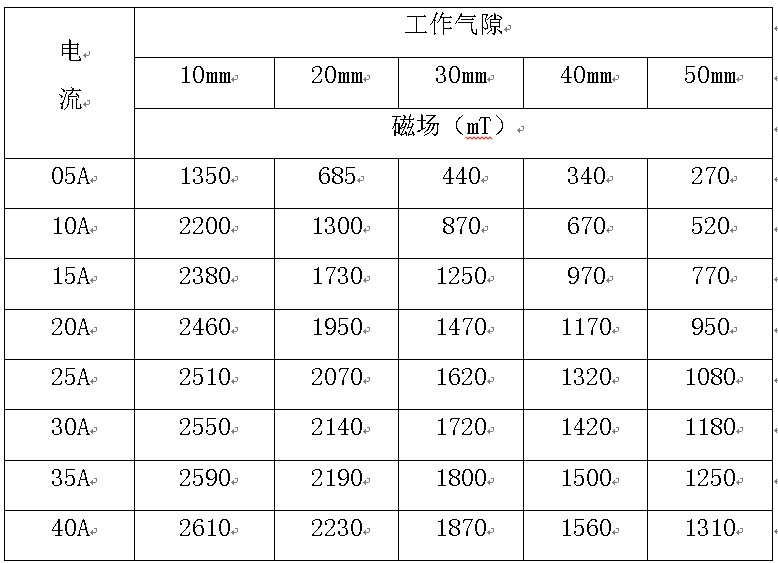

5、磁場參考表
